NICE EPMOR reflexná fotobunka

Pekná reflexná fotobunka EPMOR Účel

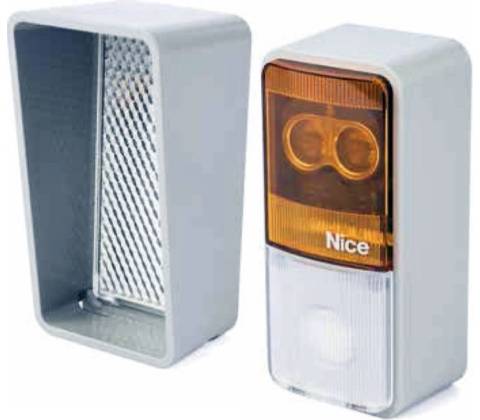

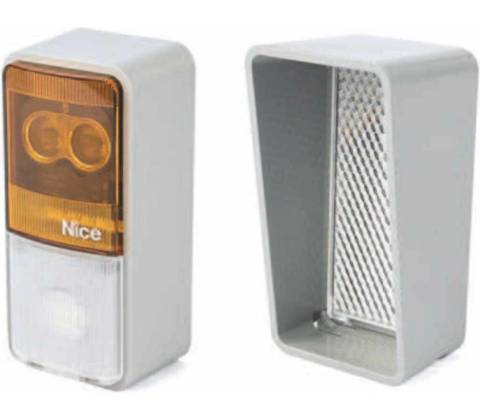

Fotobunka EPMOR na povrchovú montáž so zrkadlom. Modul vysielača (TX) a prijímača (RX) je umiestnený v jednom puzdre zatiaľ čo infračervený lúč vysielaný vysielačom sa odráža v špeciálnom zrkadle, sa nachádza na opačnej strane kontrolovaného priestoru. Toto riešenie odstraňuje niekedy problematickú potrebu viesť napájacie káble na druhú stranu križovatky.

Súprava obsahuje:

• Vysielacia/prijímacia fotobunka NICE EPMOR
• Reflektor
• Originálne balenie výrobcu

Popis

• Pri použití systému so zrkadlom môže vzniknúť problém s odrazeným lúčom od leštenej karosérie. Vtedy by takýto odrazený lúč, ktorý sa vracia do prijímača, "oklamal" systém, aby navrhol voľnú zónu pre pohyb brány.
• Spoločnosť Nice vyriešila tento problém mimoriadne zaujímavým spôsobom: lúč vyslaný TX sa odráža od špeciálneho typu zrkadla, ktoré ho polarizuje v určitej rovine. Do prijímača sa teda vracia už polarizovaný lúč, ktorý je samozrejme "očakávaný" optoelektronickým systémom prijímača.
• Na druhej strane, ak by sa lúč odrazil od karosérie vozidla, vrátil by sa nepolarizovaný. V takejto situácii by prijímač po rozpoznaní abnormality nedovolil bráne zatvoriť sa alebo by spôsobil, že brána, ktorá sa už začala zatvárať, by sa obrátila.
• Fotobunky EPMOR spĺňajú požiadavky na bezpečnostné zariadenie typu "D" - podľa normy EN12453 a s aktivovanou funkciou "FOTOTEST" v riadiacej jednotke - dosiahnuť bezpečnostná trieda 2 v súlade s normou EN954-1.
• Fotobunky EPMOR sa dodávajú len v reléovej verzii. Dodávajú sa s napätím 12/24 V AC/DC a zaťažiteľnosť výstupných kontaktov relé je 500 mA pri 48 V.
